Esses documentos relativos à instalação do transmissor e antena foram localizados no fundo da Secretaria de Viação e Obras Públicas que se encontra no Arquivo Publico Mineiro. Trata-se de relatórios, recibos, documentos da contabilidade expedidos pela tesouraria da Secretaria de Agricultura. Neles também são informados os custos das obras, os despachos do engenheiro responsável, nomes dos trabalhadores/tarefeiros, os dias trabalhados, o valor da jornada de trabalho e as assinaturas do recebimento do pagamento pelo serviço.
(Arquivo Publico Mineiro, 1935,
Sua potencia será de 22 kilowatts na antena e 140 kilowatts na base, sendo, pois, facilmente captada em todo o Brasil e na America do Sul.
O fornecimento de todo seu material de estúdios e centro de transmissão, foi feito pela Companhia Nacional de Comunicações Sem Fio Marconi em cumprimento ao contrato que assinou com o Estado"
(Discurso de Benedicto Valladares - Assembléia Legislativa, 1936, p. 89)
Fonte: Reportagem de Nenê Macaggi para revista O Malho de 14/01/1937

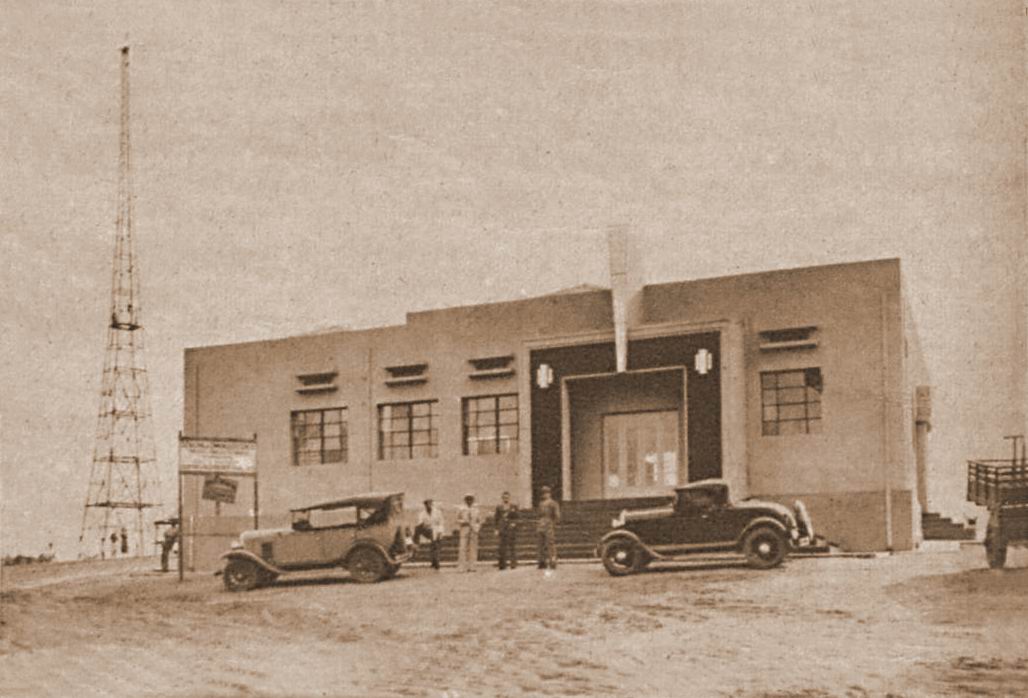

Prédio do primeiro centro de transmissão da PRI-3, Rádio Inconfidência, em Belo Horizonte, tendo ao fundo uma das torres metálicas que sustentavam a antena de transmissão em "T", instalada para a operação em ondas médias.
A estação, equipada com transmissor Marconi de alta potência, representou um dos mais avançados complexos de radiodifusão do Brasil na década de 1930 e desempenhou papel fundamental na integração do território mineiro por meio da radiodifusão.
"O local onde a firma ingleza Marconi montou a estação, não poderia ser mais lindo! Na Gamelleira, cercada inteiramente pelas serras do Curral, do Tijuco, Villa Carlota, zona do Seminário tem á sua esquerda a graciosa Villa japonesa do Celeste Império e em seguida o panorama arrebatador de Bello Horizonte, a caçulinha do Brasil, a rainha do centro da nossa pátria, maravilha onde de longe a gente confunde casas com flores e amores, tal é a perfeição com que a Arte humana e a Natureza se uniram para render-lhe homenagem, recreando o espírito e o coração de quem tem a ventura de poder contempla-la!
Apezar de ser recem-nascida,
pois tem apenas quatro mezes de existência, Bello-Horizonte sente
orgulho della, das suas torres collossaes de 95 metros de altura, da
sua força de 22 mil kilowatts na antena e 140.000 Watts na base.
Trabalha em 880 kilo-cyclos, é considerada a estação mais potente do
Brasil e note-se: ainda não alcançou sua força total, communicando-se
diariamente com os 215 municípios do Estado e sendo ouvida nitidamente,
não só do norte ao sul do Brasil, como em toda a America Meridional."
Fonte: Reportagem de Nenê Macaggi para revista O Malho de 14/01/1937
O transmissor Marconi

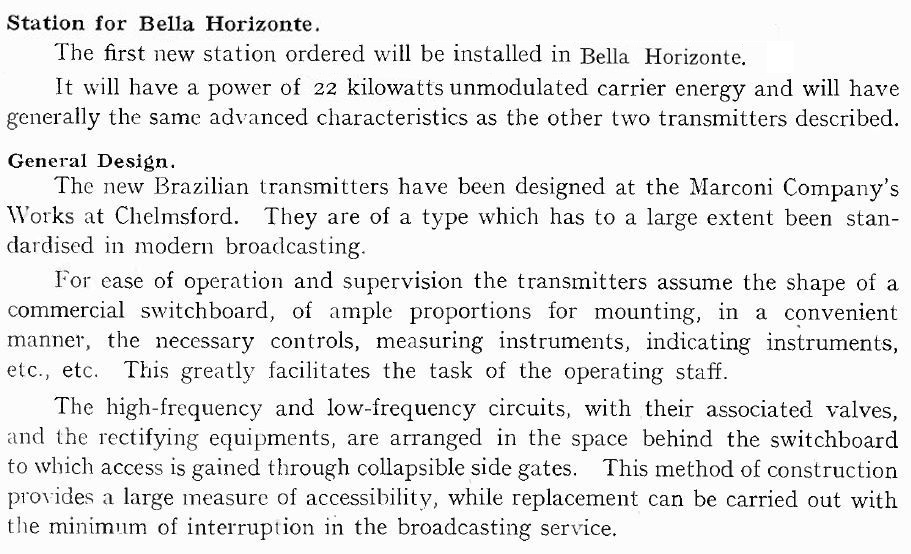

"Estação para Belo Horizonte.
A primeira nova estação encomendada será instalada em Belo Horizonte.
Ele terá uma potência de 22 Kilowatts (energia de portadora não modulada) e apresentará, em geral, as mesmas características avançadas dos outros dois transmissores descritos.
Projeto Geral.
Os novos transmissores brasileiros foram projetados nas instalações da Marconi Company em Chelmsford, Condado de Essex na Inglaterra.
Eles são de um tipo amplamente padronizado na radiodifusão moderna. Para facilitar a operação e a supervisão, os transmissores adotam a forma de um painel de controle comercial, com dimensões amplas para a montagem conveniente dos controles, instrumentos de medição e de indicação necessários, entre outros itens.

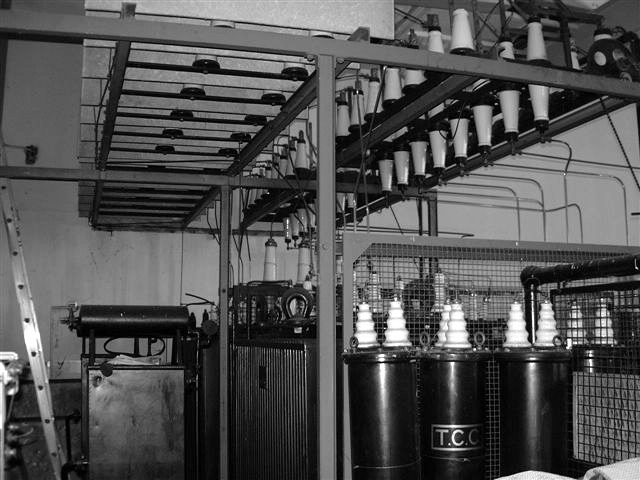

Isso simplifica consideravelmente o trabalho da equipe de operação. Os circuitos de alta e baixa frequência, com suas respectivas válvulas, bem como os equipamentos retificadores, estão dispostos no espaço atrás do painel, cujo acesso é feito por meio de portas laterais articuladas. Esse método de construção proporciona grande acessibilidade, permitindo que substituições sejam realizadas com o mínimo de interrupção no serviço de radiodifusão."

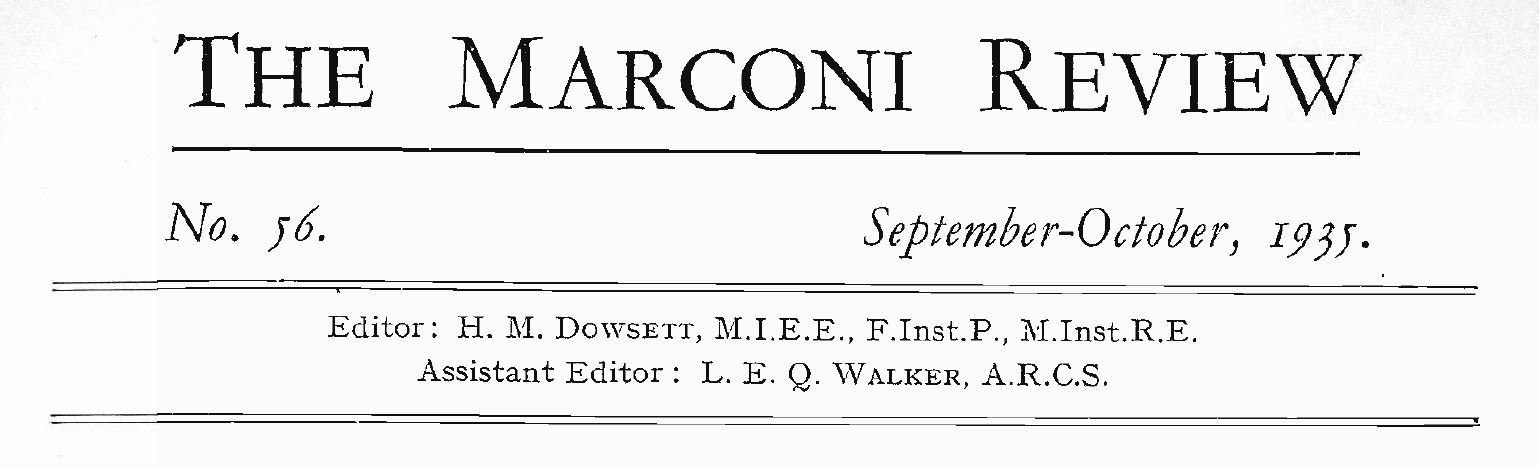

Fonte: The Marconi Review 1935

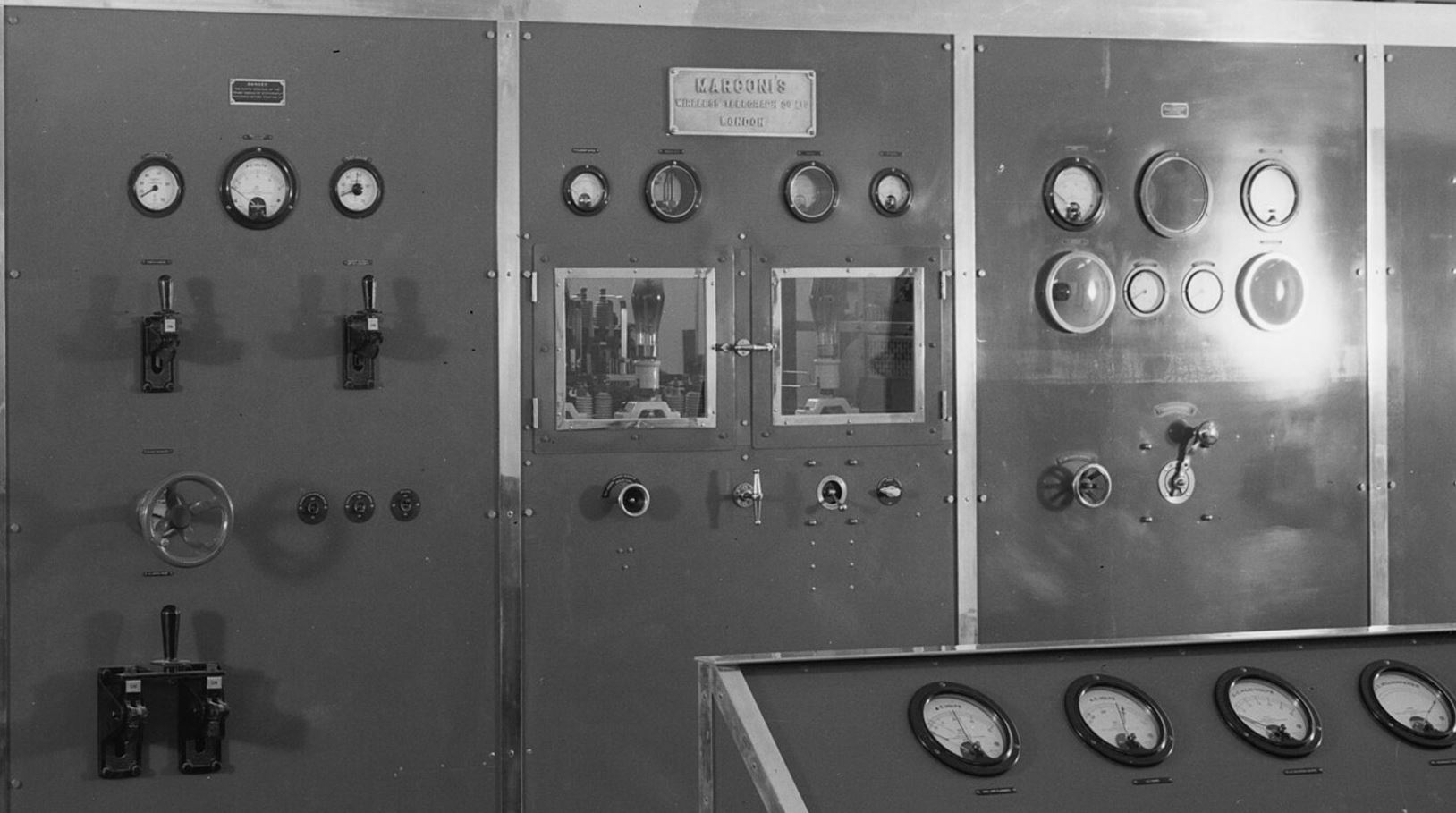

Transmissor de Radiodifusão Marconi na sala de testes da Marconi Works, em Chelmsford, em outubro de 1935, antes de ser enviado para o Brasil.

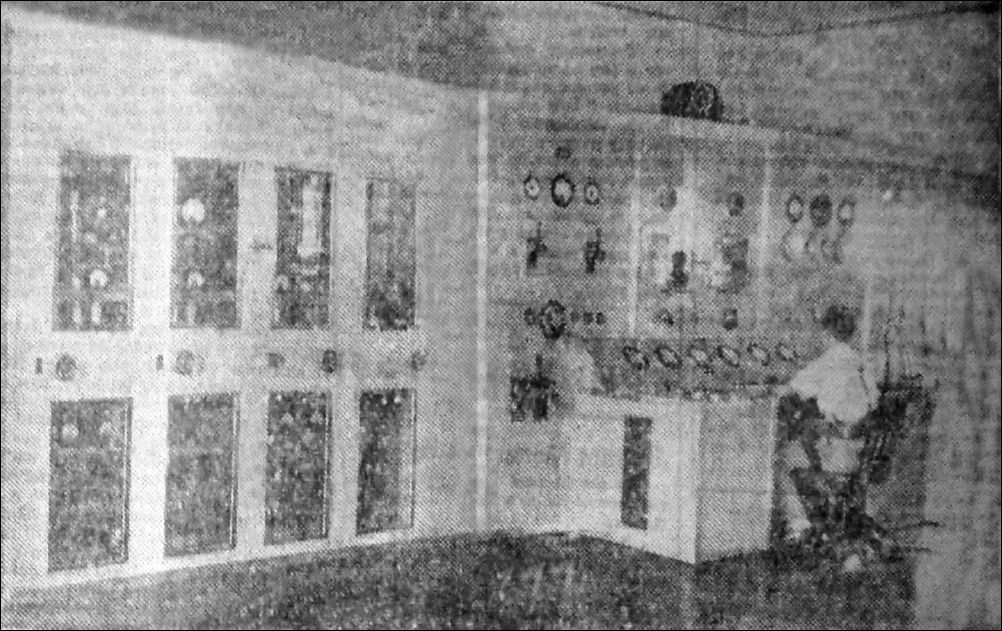

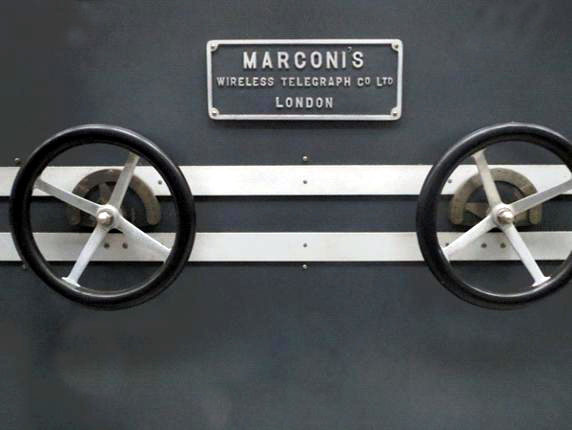

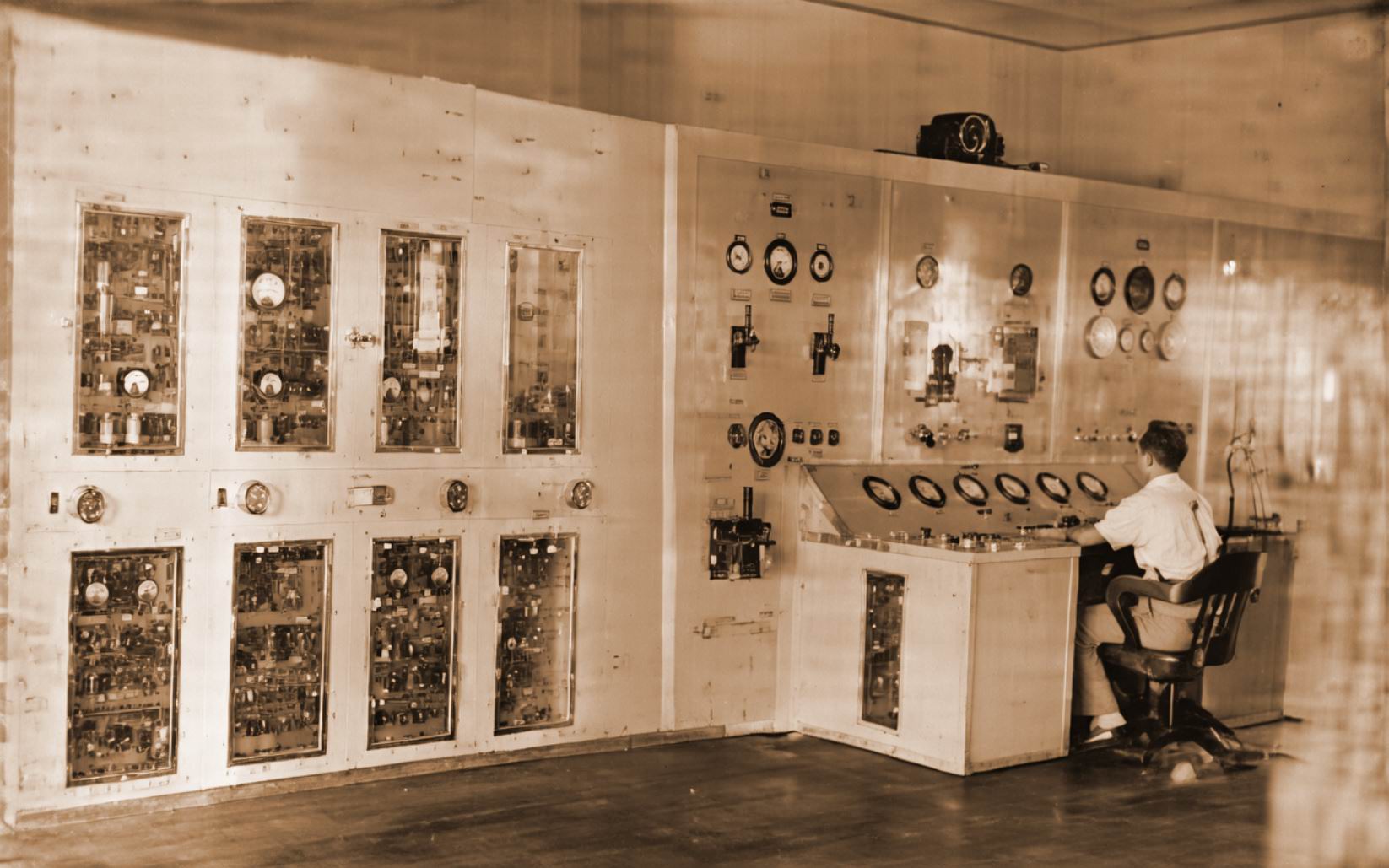

Foto parcial do Transmissor Marconi 22Kwatts e a Mesa de Controle (Console) em funcionamento em Belo Horizonte.
Fonte: Folha de Minas, 2 setembro de 1939 p.4

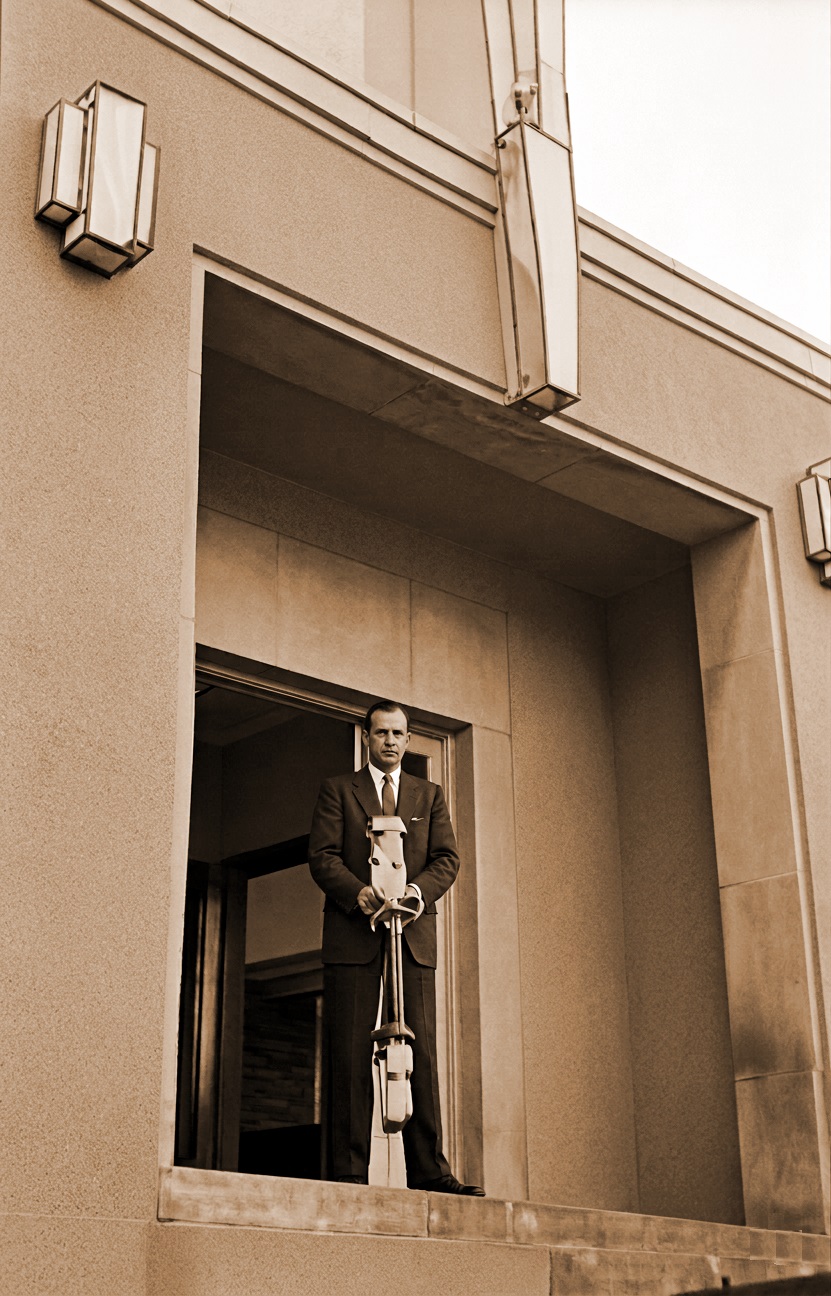

O técnico da PRI-3, na porta de entrada do prédio do transmissor, tendo nas mãos uma das válvulas retificadoras do transmissor AM.
Fonte: Folha de Minas, 2 setembro de 1939 p.4

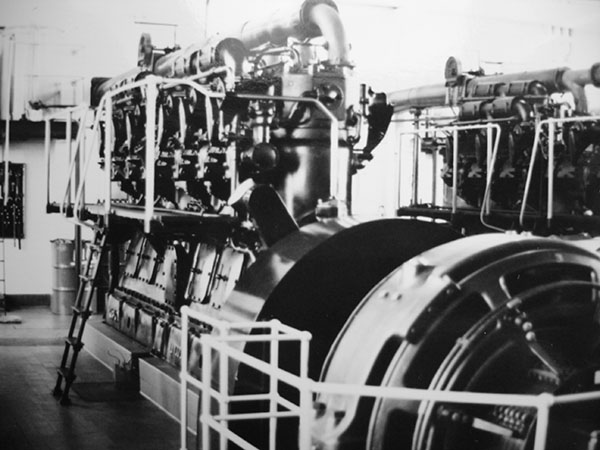

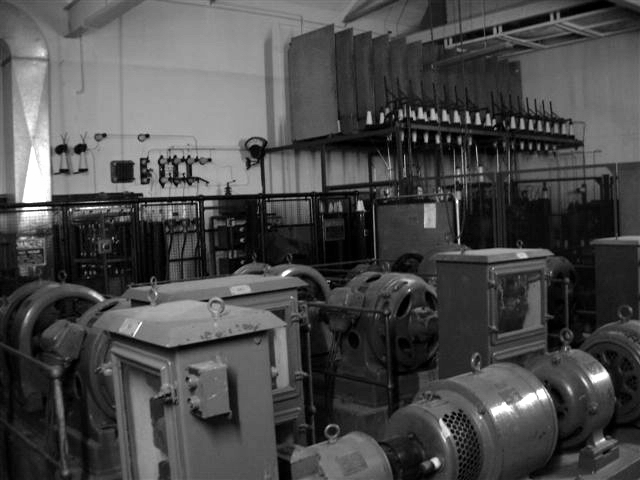

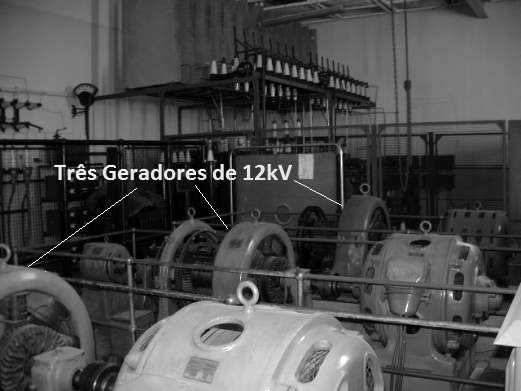

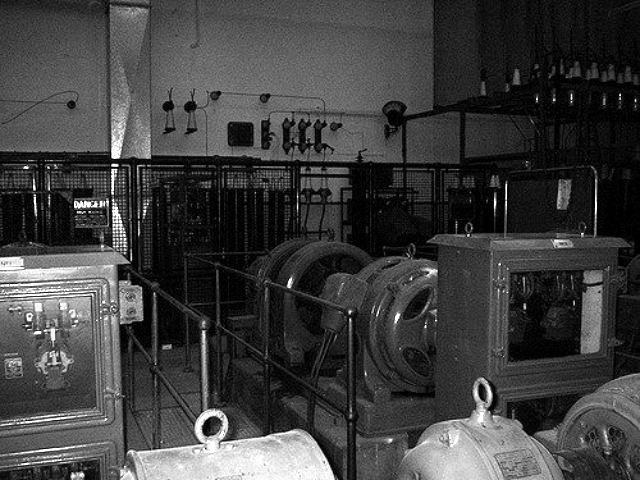

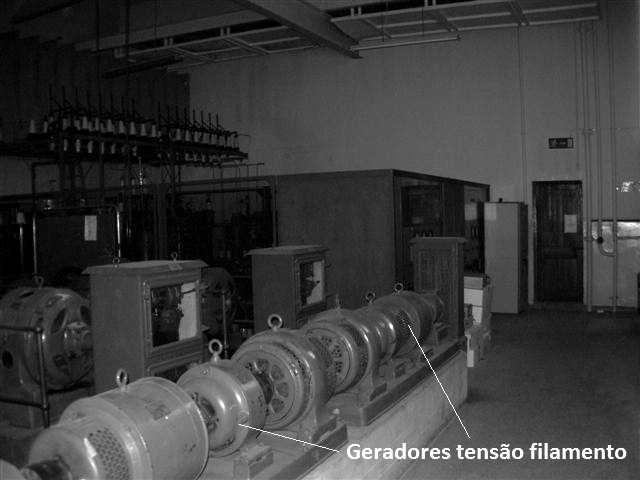

Devido à precariedade das redes de distribuição de energia elétrica na região naquela época, a PRI-3 iniciou suas irradiações utilizando geradores próprios para garantir a alimentação contínua de seus equipamentos.
As 16:00 horas o gerador principal era ligado e as 17:00 iniciavam as transmissões, todos os equipamentos eram desligados após o final da programação a meia noite.
“Reiniciou hontem as suas irradiações a PRI-3, Radio Inconfidencia, que devido a um accidente em sua estação transmissora, fôra forçada a interromper a sua programação habitual.
Desde hontem, a PRI-3 está executando o programma normal de suas irradiações."
Fonte: Minas Gerais. 30 set. 1936. p.10.
A antena do transmissor Marconi da PRI-3

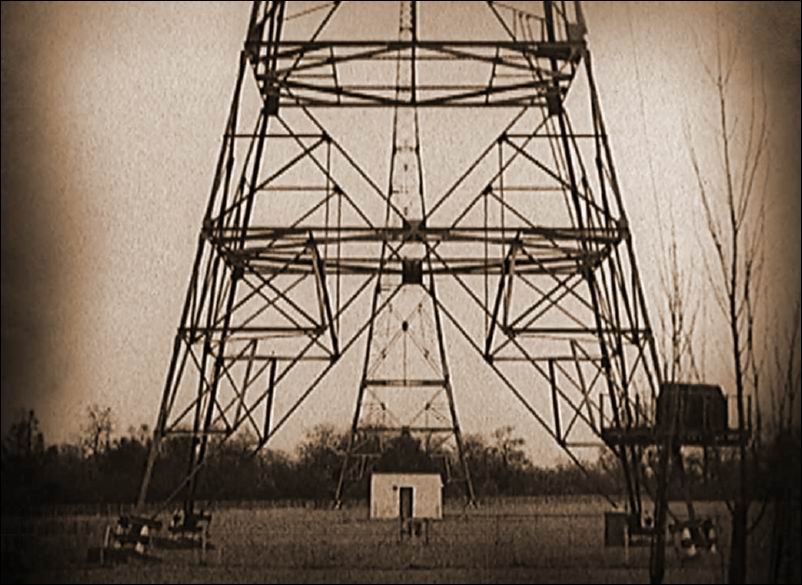

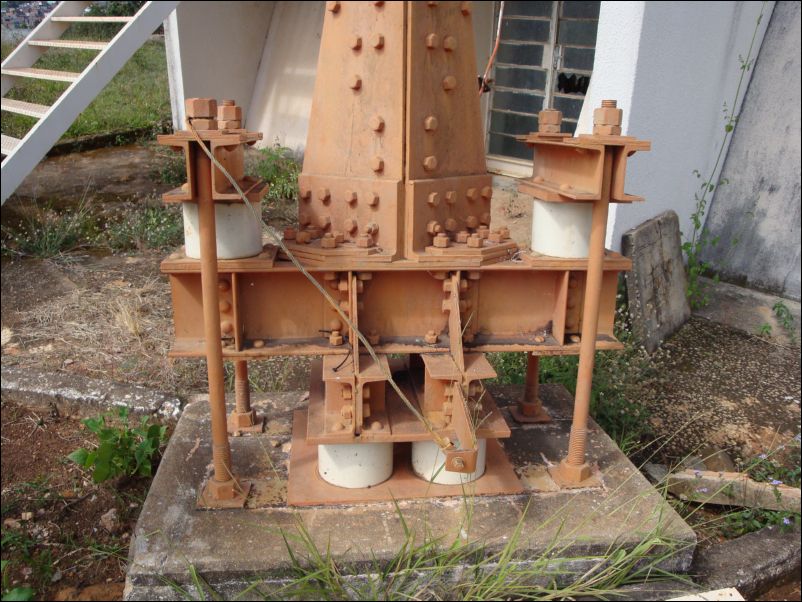

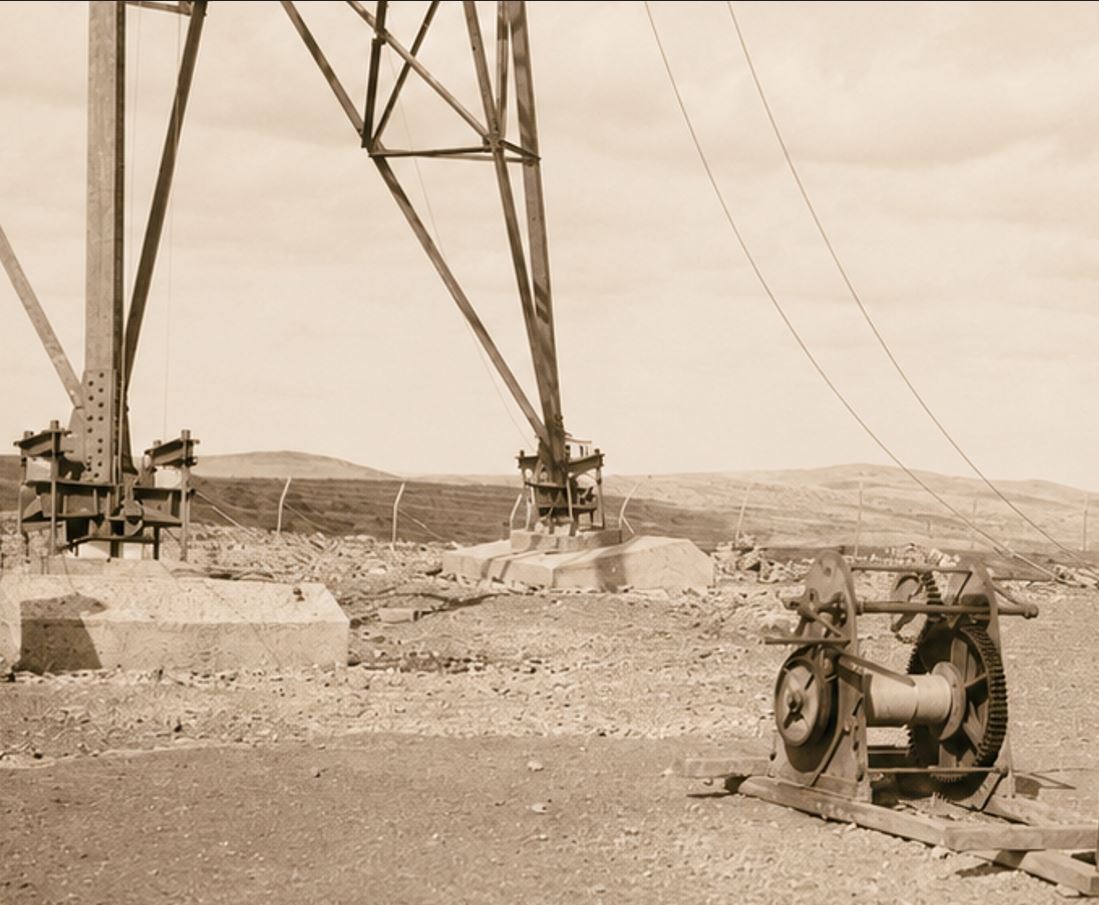

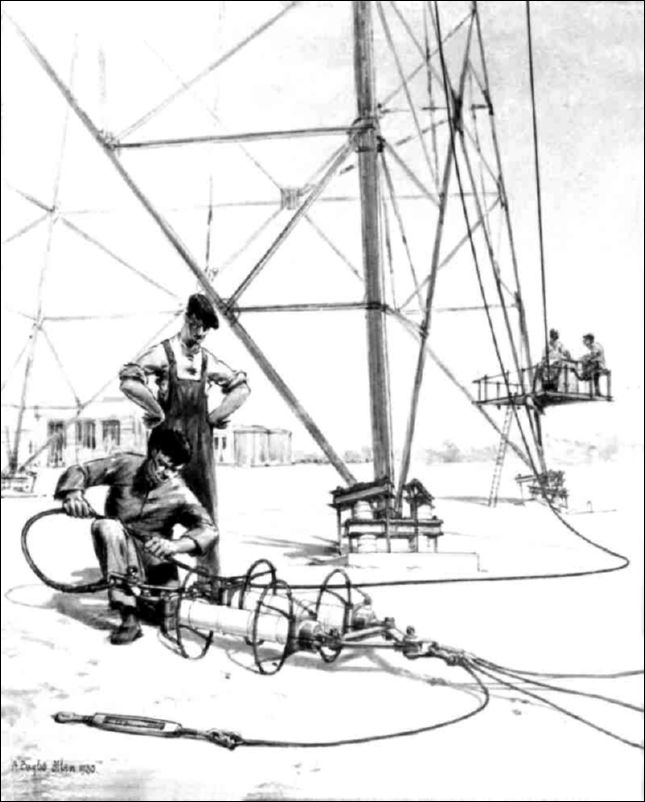

Base das torres com seus isoladores de porcelana

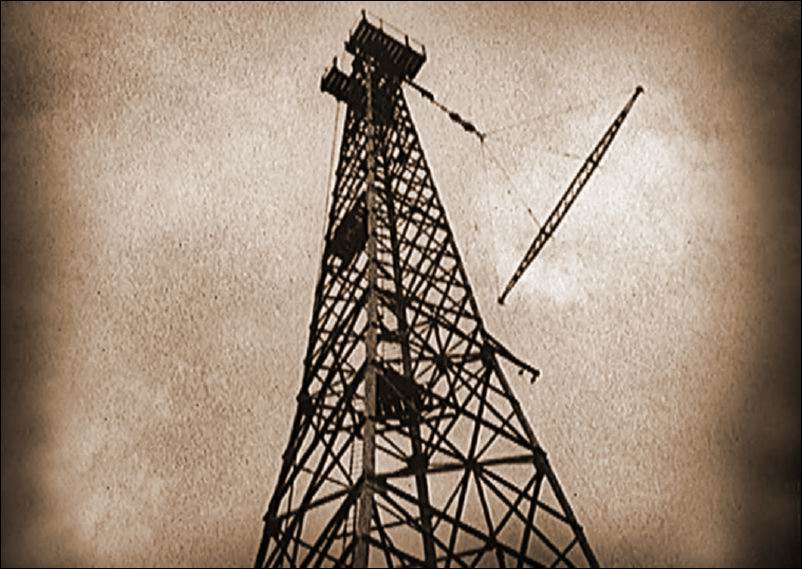

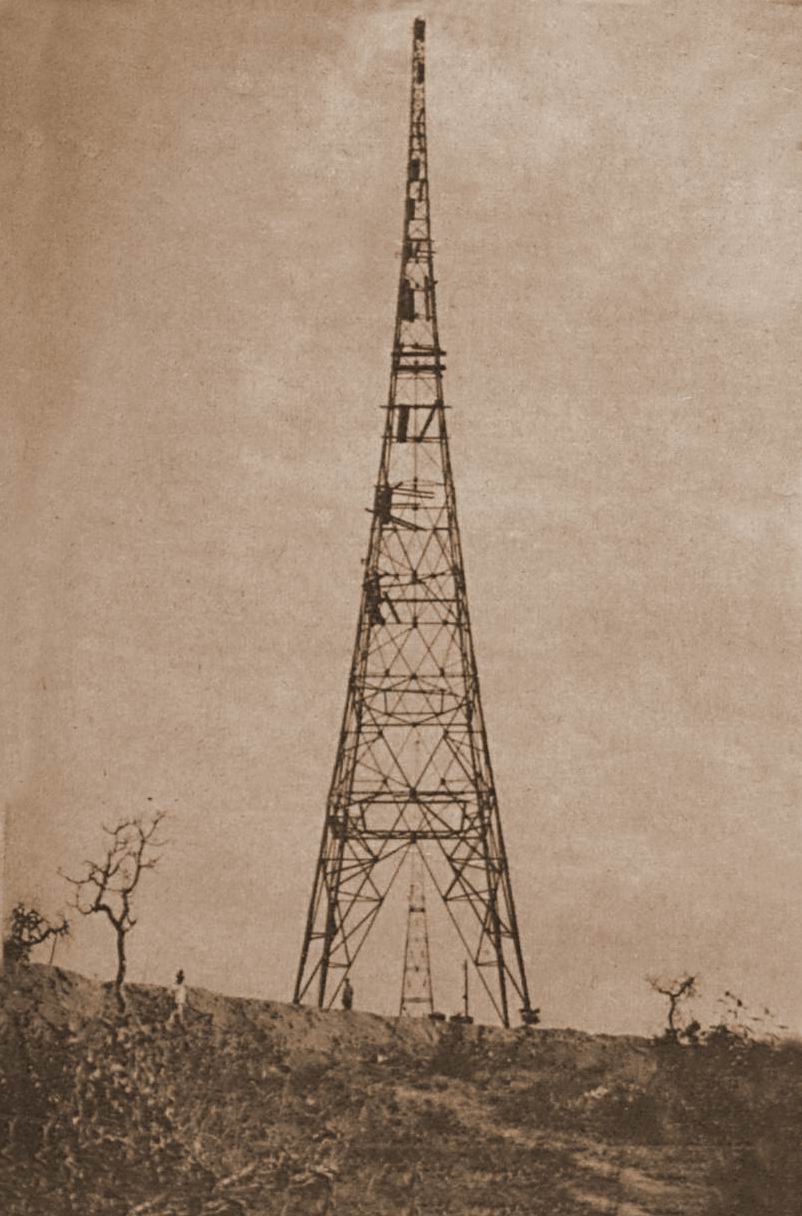

Termino da montagem das torres da antena Marconi T (Detalhe para os Isoladores da Torre)
Fonte: Reportagem de Nenê Macaggi para revista O Malho de 14/01/1937
Detalhe para os isoladores de porcelana nas bases das torres e a casa de sintonia ao centro.

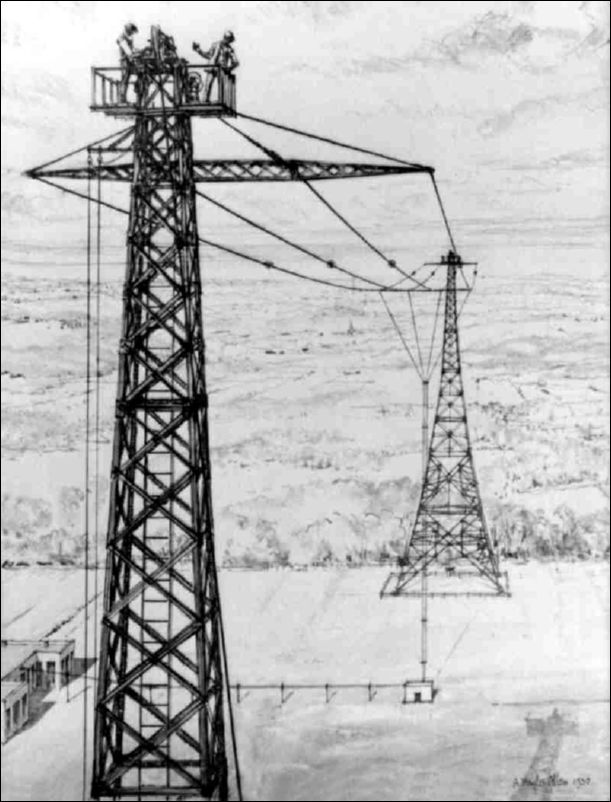

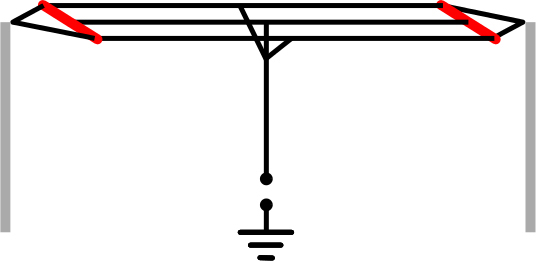

Antena Marconi

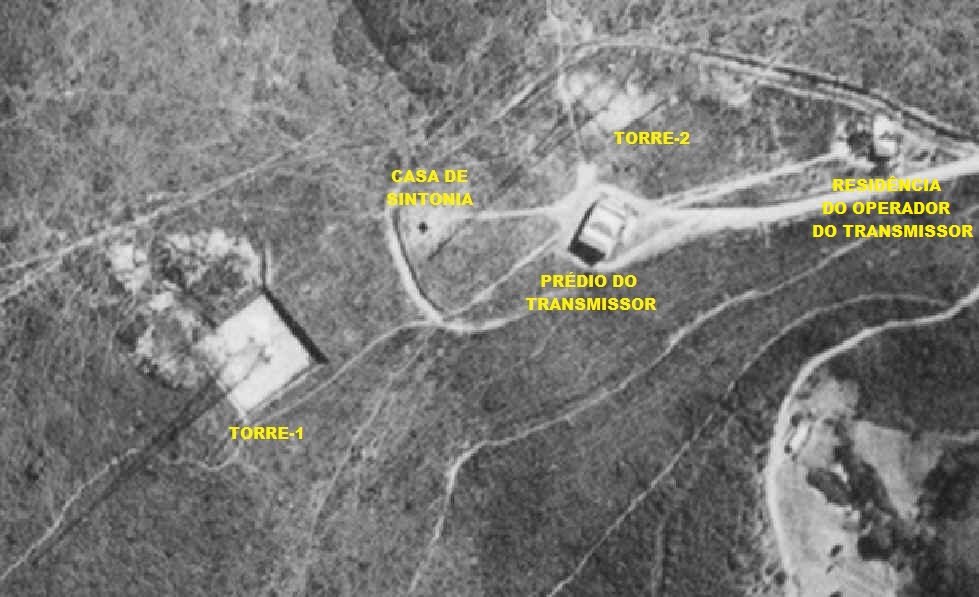

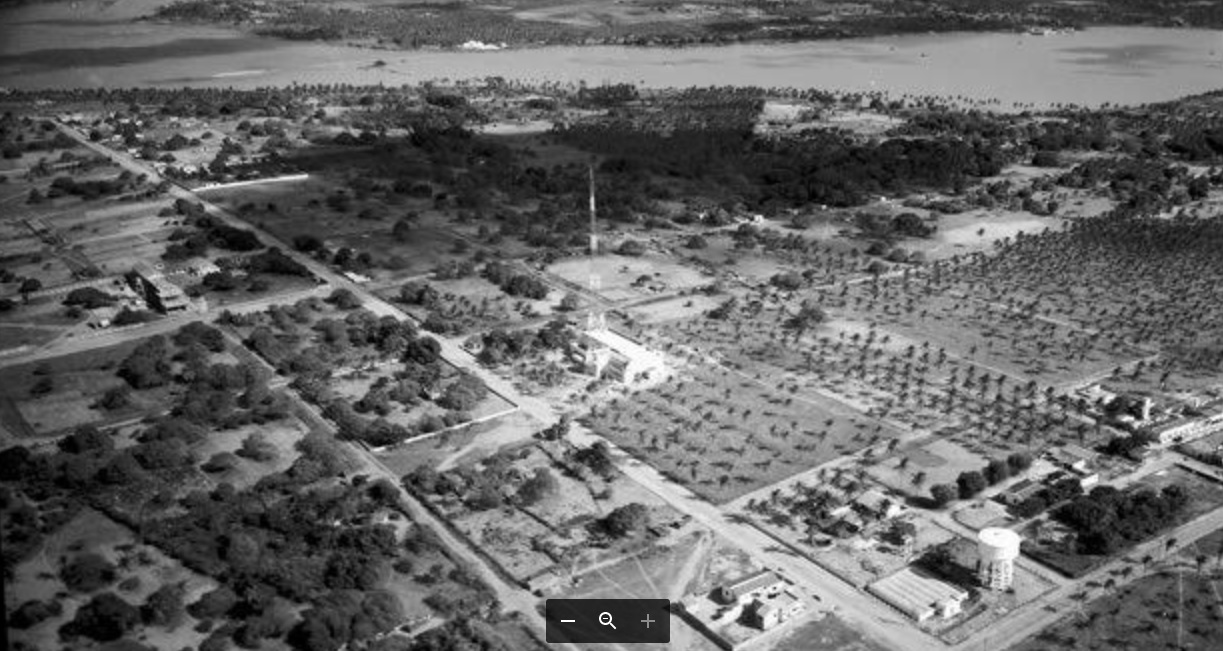

Foto aérea tirada em 1953 do Primeiro Centro de Transmissão da PRI-3
Nessa Foto podemos ver a base das duas torres, o prédio do transmissor e a residência do operador do transmissor.

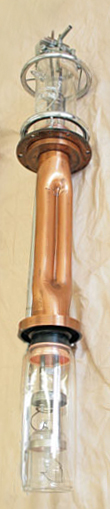

Válvula retificadora Marconi, tipo CAR-2.
O Transmissor da PRI-3 utilizava 8 válvulas destas.

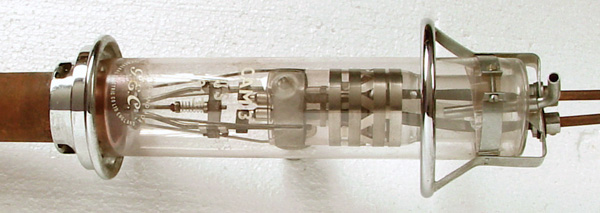

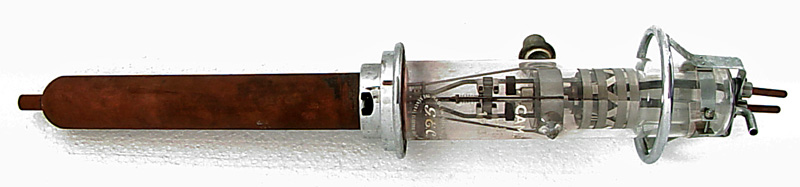

Válvula de transmissão Marconi, tipo CAM.
As duas torres de 95 metros e 30 toneladas cada eram isoladas do solo através de grandes isoladores de porcelana.
Eram pintadas em faixas nas cores em preto e amarelo
e iluminadas por holofotes em suas bases.

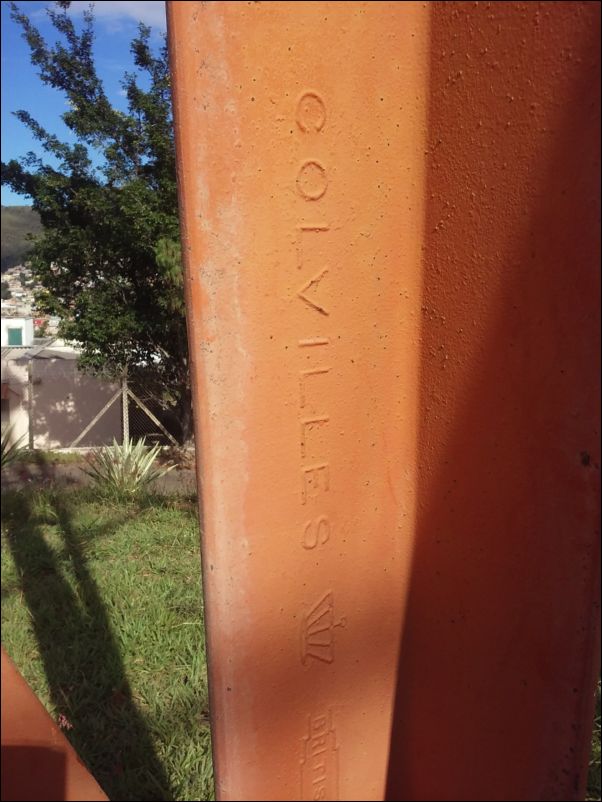

Foram construídas em aço pela COLVILLES BRITISH STEEL, conforme
especificações da The Marconi Company (The Wireless Telegraph & Signal
Company).
Fonte: APCBH

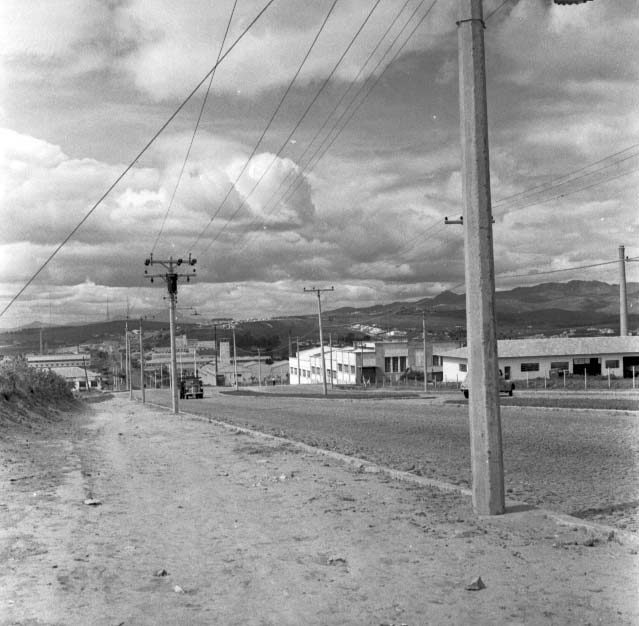

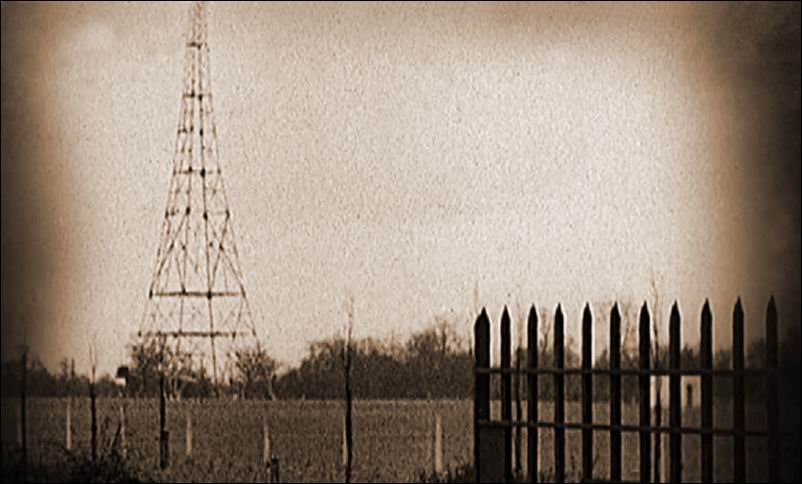

Foto tirada da Av. Eugenio Pacelli (Cidade Industrial) na década de 50 mostra ao fundo as duas torres da antena de transmissão da PRI-3
Ondas Curtas no CTAM-1
Através da Portaria n. 544 de 16 de outubro de 1940, foi concedida a permissão para a Radio Inconfidência estabelecer uma estação radiodifusora de ondas curtas de 5 KWatts de potência
Página 40 da Seção 1 do Diário Oficial da União (DOU) de 17 de Outubro de 1940
Ministério da Viação e Obras Públicas.
.Diretoria de Contabilidade
Portaria n. 544 de 16 de outubro de 1940.
O Ministro de Estado, atendendo ao que requereu o Governo do Estado de Minas Gerais e tendo em vista o parecer ri. 242, de 3 do corrente, da Comissão Técnica de Rádio, resolve:
I - Conceder permissão ao requerente para o estabelecimento de uma estação radiodifusora de ondas curtas de 5 kwatts de potência, na cidade de Belo Horizonte, Estado de Minas Gerais.
II - Aprovar as plantas, descrição técnica e orçamento, que com esta baixam, rubricados pelo diretor de Contabilidade desta Secretaria de Estado, bem como o local para a sua instalação que será mesmo da atual estação de ondas médias.
• Rio de Janeiro, 16 de outubro de 1940. — João Mendonça Lima.
Foto: Catalogo Marconi

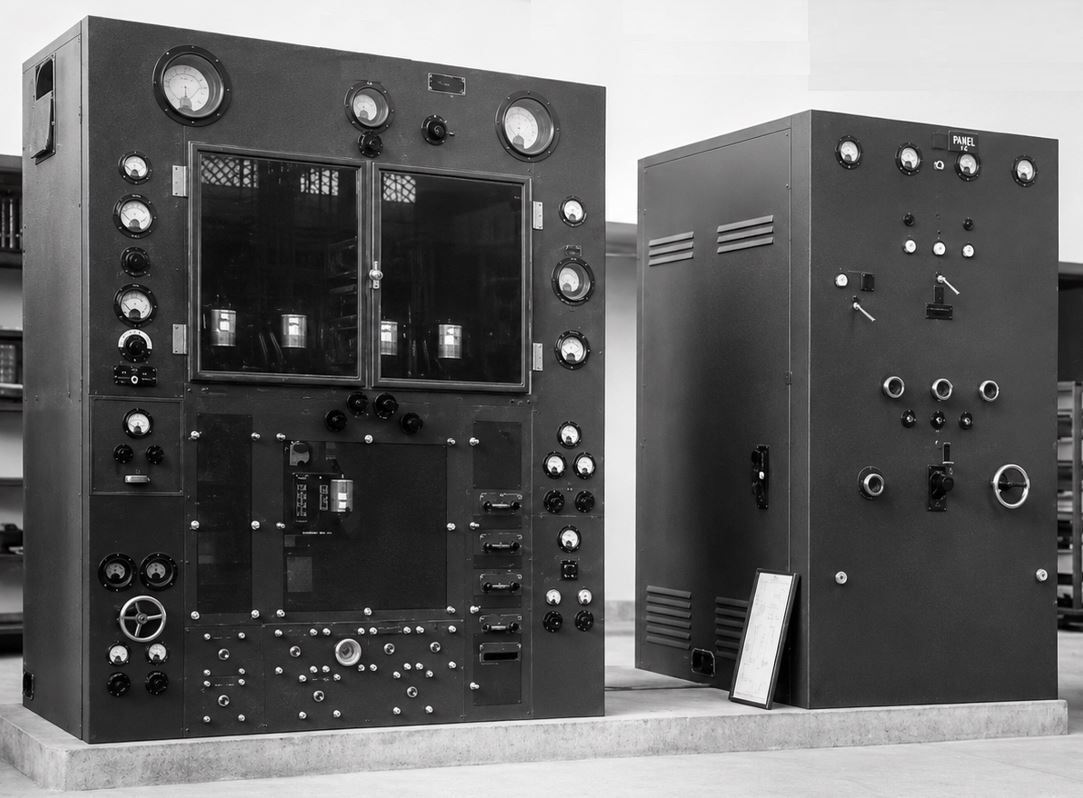

A esquerda o transmissor Marconi SWB-II de ondas curtas e sua fonte de energia a direita.
Mesmo modelo transmissor fornecido a PRI-3, na frequência de 6000KHz e 5 Kwatts,
pela Companhia Nacional de Comunicações Sem Fio Marconi.
Em dezembro de 1945 é finalmente inaugurada na nova estação de ondas curtas da PRI-3 com nova estruturação de ondas curtas e abrindo ao público mineiro seu novo auditório na Feira Permanente de Amostras, proporcionando a todos os seus ouvintes uma sensacional renovação nos programas.
Revista Alterosa. Dezembro de 1945. p. 99
Até o momento, não localizamos
qualquer referência documental que indique a data da autorização ou da
instalação da segunda emissora, operando em 15.190 kHz, na faixa de 19
metros, com potência de 500 watts.
Essa lacuna documental merece destaque, uma vez que a Portaria nº 544
autorizava a instalação de apenas uma estação radiodifusora em ondas
curtas, com potência de 5 Kwatts. Dessa forma, não foi possível
identificar, até o momento, o fundamento legal ou administrativo que
teria amparado a instalação e o funcionamento desse segundo transmissor
de 500 watts.
Uma hipótese que pode ser considerada, à luz das características
técnicas e da utilização das diferentes faixas de frequência, é a de que
a emissora de 6.000 kHz, na faixa de 49 metros, com potência de 5 kW,
tenha operado com programação própria e distinta daquela transmitida
pela emissora de ondas médias (AM).
Sua potência e sua frequência
estariam adequadas à cobertura de grandes distâncias, possibilitando a
recepção do sinal não apenas em diferentes regiões do Brasil, mas também
em outros países da América do Sul e, também, em outros continentes,
dependendo das condições de propagação ionosférica.
Por outro lado, é possível que a segunda emissora, operando em 15.190
kHz, na faixa de 19 metros, com apenas 500 watts de potência, tivesse
uma finalidade complementar.
Uma possibilidade é que retransmitisse a mesma programação da emissora
AM, funcionando como uma espécie de extensão da cobertura da Rádio
Inconfidência para localidades onde o sinal de ondas médias apresentasse
dificuldades de recepção, seja em razão da propagação do AM no momento,
seja pelas limitações ou pela qualidade dos aparelhos receptores dos
homens do campo.
Essa interpretação, entretanto, deve ser tratada como hipótese, e não
como fato documentalmente comprovado.
O Fim do CTAM-1
Às 16:00 horas do dia 15 de novembro de 1952, o transmissor Marconi é definitivamente desligado, passando a PRI-3 a irradiar da Fazenda Gameleira, através do seu novo Centro de Transmissão AM de 50 kW — CTAM-2, tendo a chave do mesmo sido simbolicamente ligada pelo então Governador do Estado, Juscelino Kubitschek.
Fonte: APCBH
Em 1959 a torre 1 foi vendida para os Diários Associados de Fortaleza - CE, permanecendo somente a torre 2.

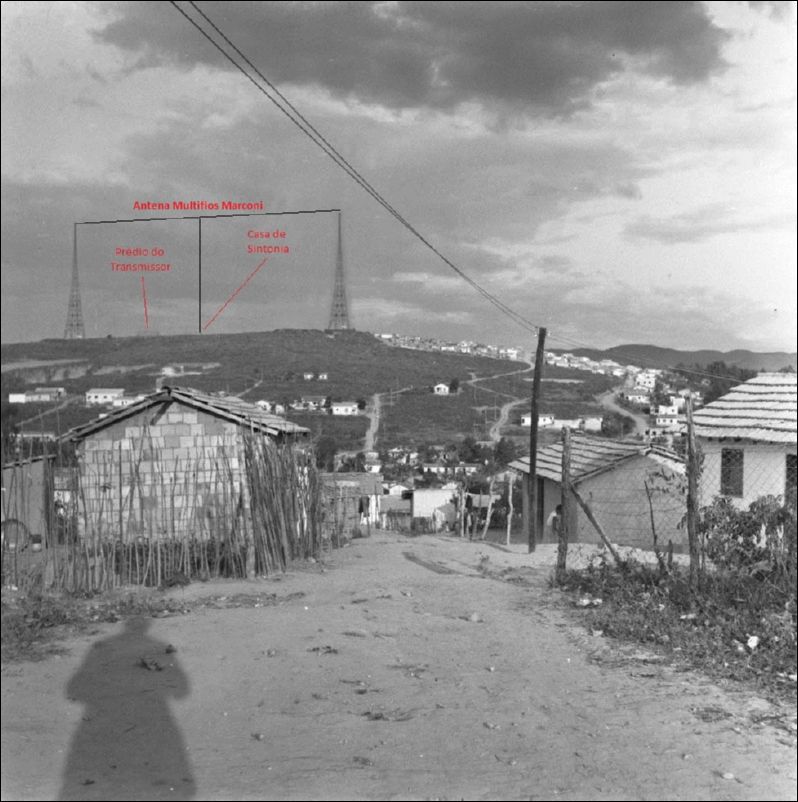

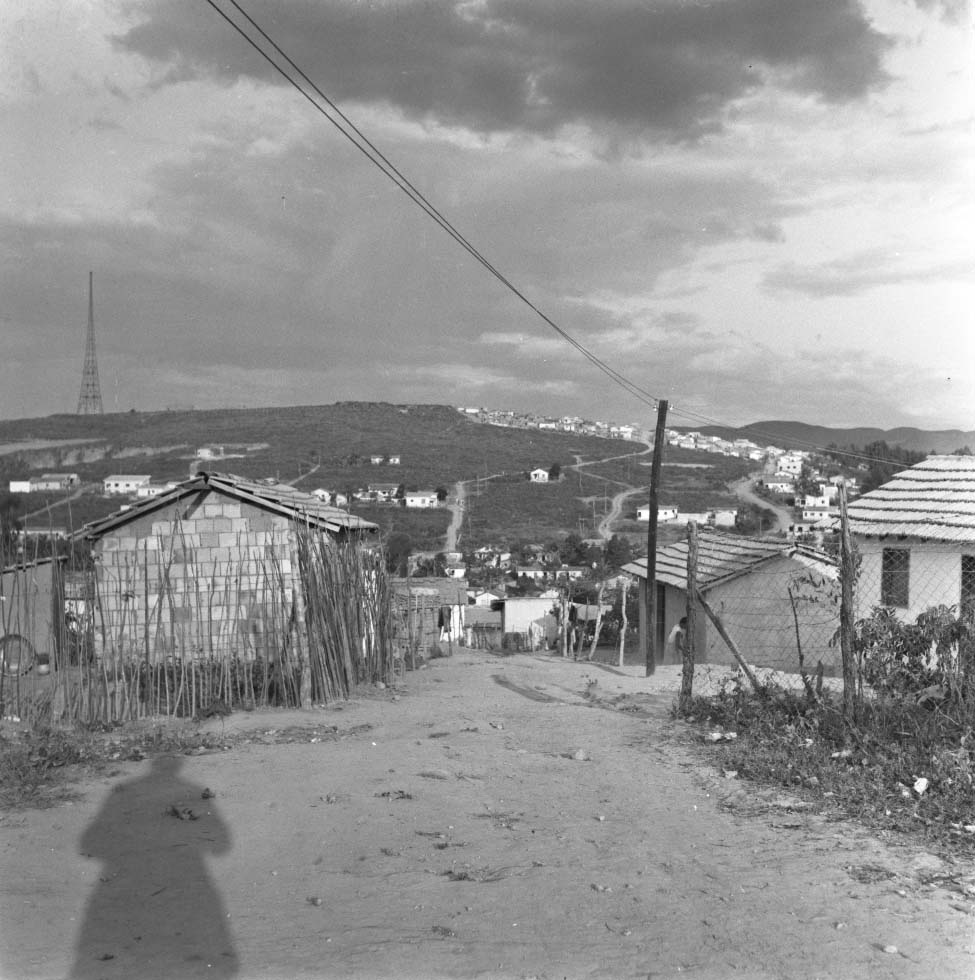

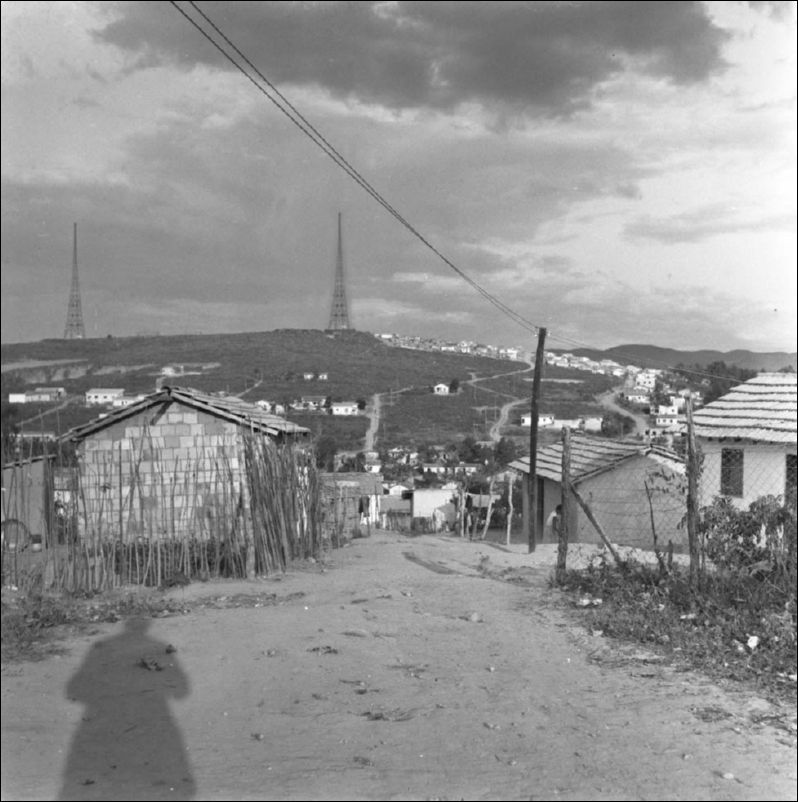

Foto tirada em 1965 próximo da atual estação do metrô na Vila Oeste
Fonte: APCBH

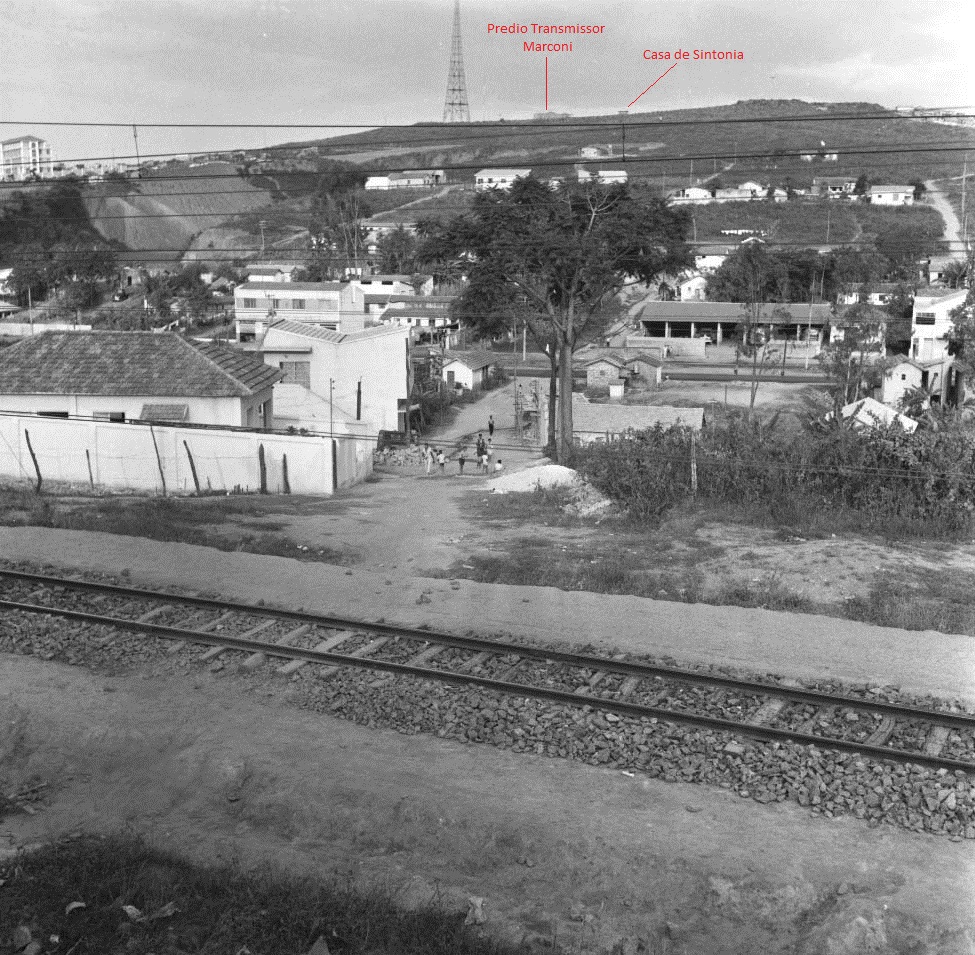

Nessa outra foto pode-se ver o antigo prédio do transmissor e a casa de sintonia e a torre 2 ainda montada.
A esquerda o prédio do Convento, hoje Academia de Policia da Policia Civil de Minas Gerais.
Foto de 1965 tirada próximo da atual estação do metrô na Vila Oeste.
TORRE-1
No dia 23 de maio de 1959,
foi lançada a pedra fundamental da sede da TV Ceará, emissora de
televisão de Fortaleza (CE), pertencente aos Diários Associados, então
dirigidos por Assis Chateaubriand.
Em
dezembro de 1959, a primeira das duas torres metálicas de 95 metros que
integravam o sistema irradiante do transmissor Marconi de 22 kW foi
desmontada e embarcada com destino a Fortaleza. O conjunto seguiu por
via marítima e, em janeiro de 1960, sendo desembarcado no Porto do
Mucuripe, de onde foi transportado para o local de instalação.
Originalmente projetada para operar como torre irradiante de uma estação de radiodifusão em ondas médias, a estrutura possuía isoladores de porcelana em sua base. Para sua nova utilização como suporte das antenas de televisão em seu topo, esses isoladores foram removidos e substituídos por blocos de ferro fundido, tornando a torre eletricamente aterrada. Essa adaptação foi executada nas oficinas da Rede de Viação Cearense (RVC), permitindo que a estrutura passasse a servir como mastro de sustentação do sistema de antenas da TV Ceará.

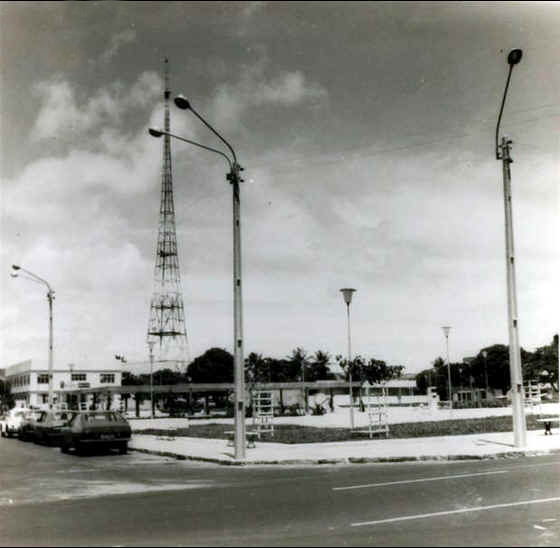

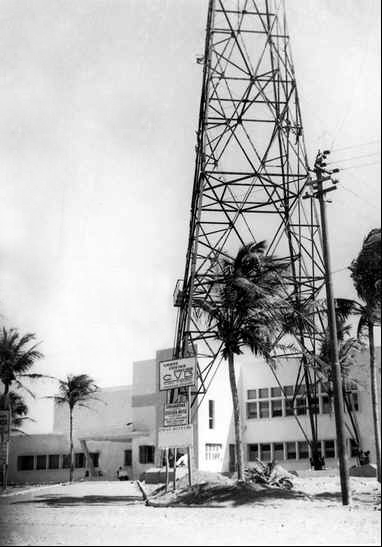

Torre-1 montada na sede da TV Ceará em Fortaleza-CE - Era utilizada como apoio para o mastro das as antenas da emissora.

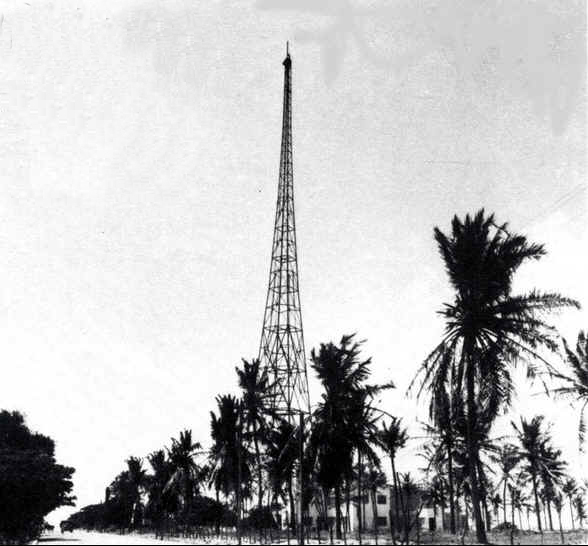

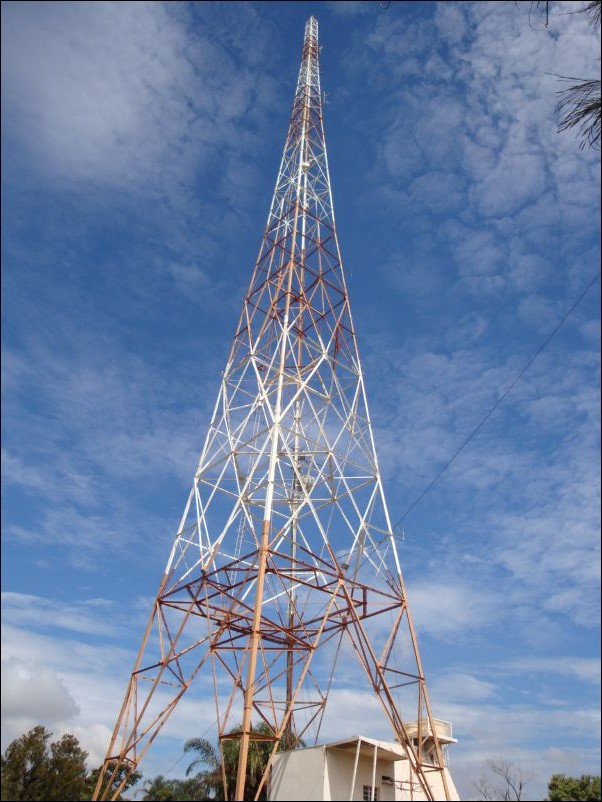

Torre montada na sede da TV Ceará em Fortaleza-CE, com seus 95 metros de altura e ainda o mastro de 18 metros das antenas da emissora.

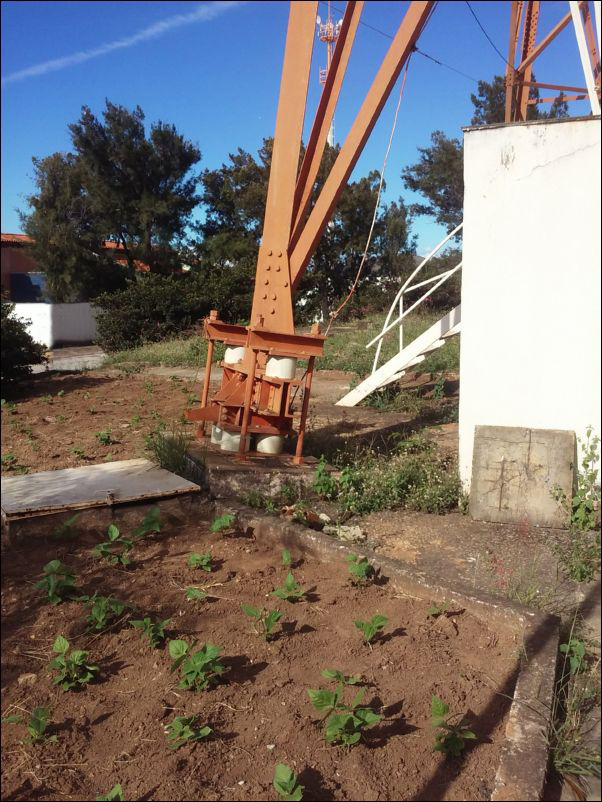

Os isoladores de porcelana foram substituídos por blocos de de ferro fundido.

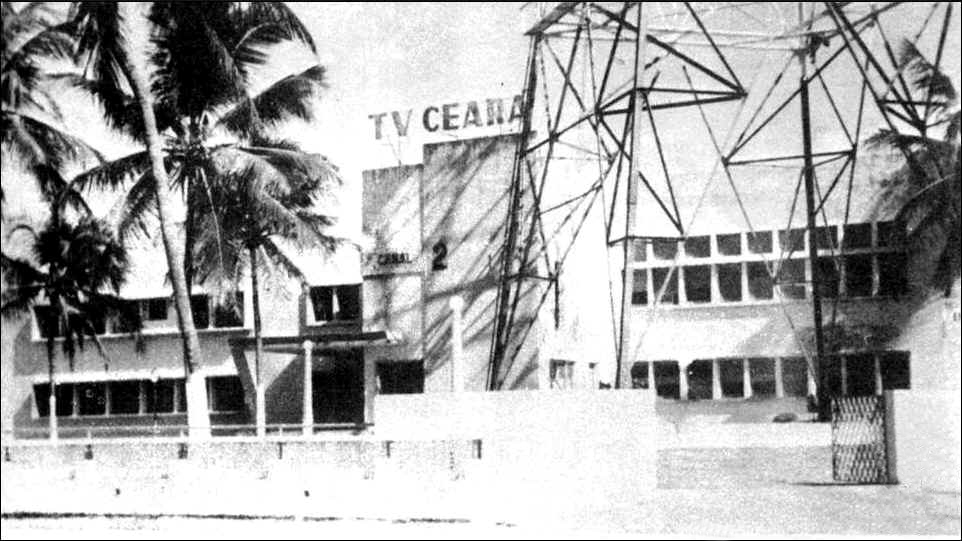

Fachada da sede da TV Ceará em Fortaleza-CE
TORRE-2
A segunda torre permaneceu instalada em sua base original, na região da antiga Fazenda Gameleira, até 1978.
Naquele ano, a estrutura foi vendida à Rádio Del Rey FM, sendo desmontada e posteriormente remontada no alto do bairro São Lucas, em Belo Horizonte.
Em seu topo foi instalado o mastro irradiante da emissora em frequência modulada, passando a integrar o sistema de transmissão dessa estação.
A Torre-2 a esquerda da foto, foi vendia e desmontada por volta de 1978 para a Rádio Del Rey FM, sendo remontada no alto do Bairro São Lucas em Belo Horizonte.

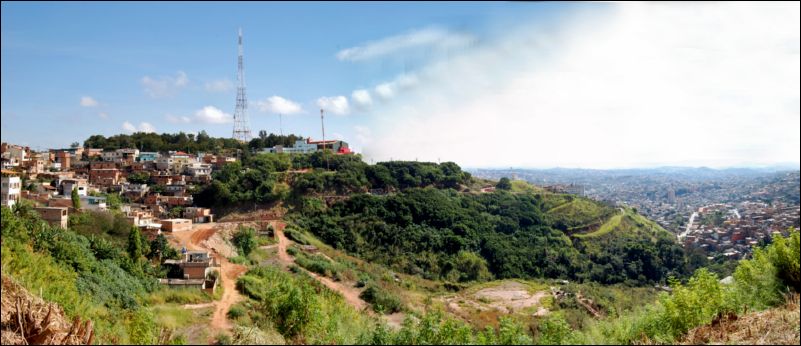

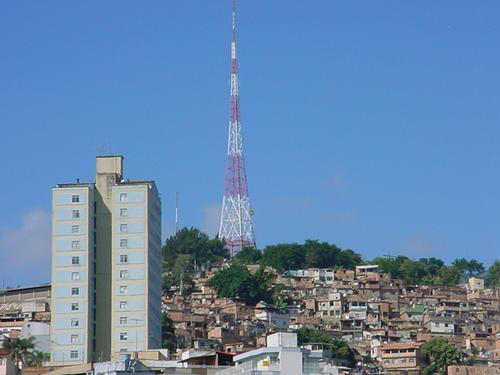

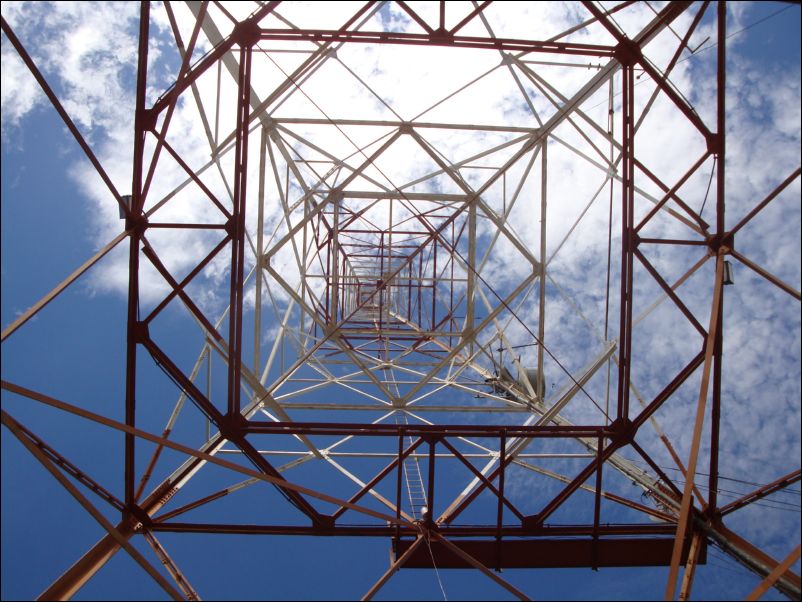

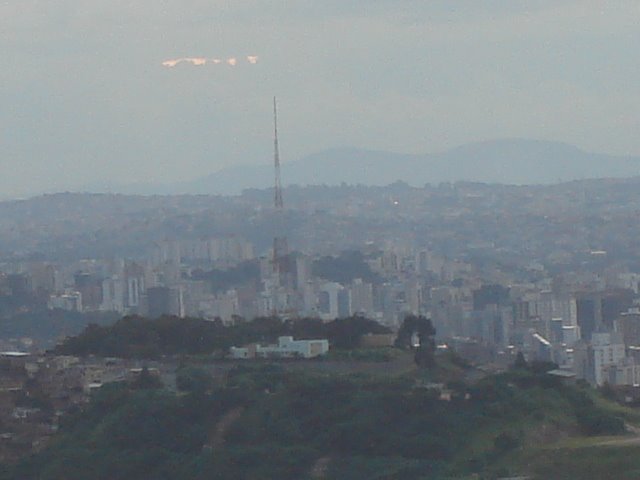

No topo da torre de 95 metros, localizada no bairro São Lucas, permanece instalada a antena utilizada pela Rádio 98 FM durante o período em que a emissora operou naquele local.
A estrutura, contudo, possui uma história muito anterior à radiodifusão em frequência modulada. Trata-se de uma torre de aço de fabricação inglesa, originalmente integrante do sistema irradiante em ondas médias da Rádio Inconfidência, instalada na antiga Fazenda Gameleira, em Belo Horizonte.

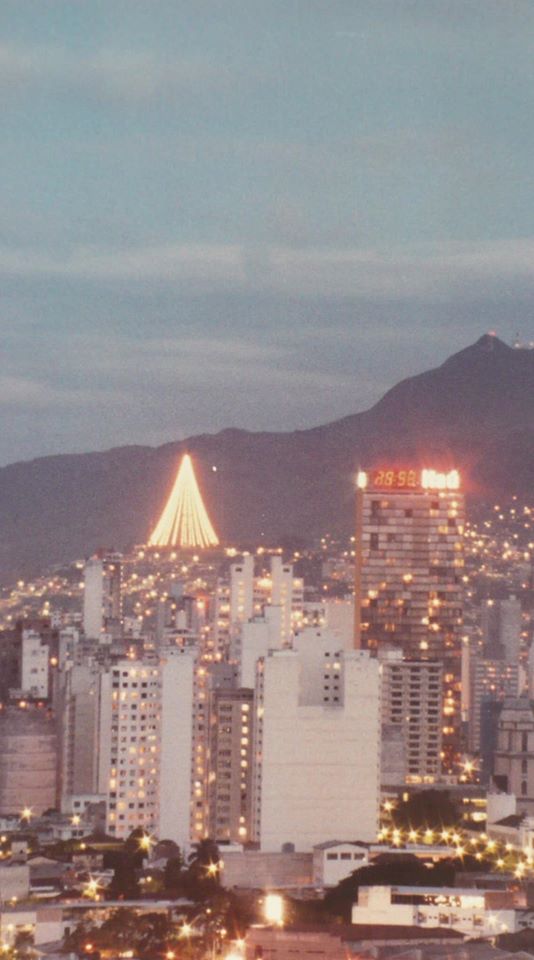

Torre da Rádio Del Rey FM, enfeitando os Natais de Belo Horizonte do alto do Bairro São Lucas.
